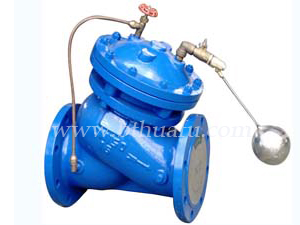

F745X遙控浮球閥工作原理

來源：冠霖閥門發布時間：2024/1/10 10:45:41

F745X遙控浮球閥它的主閥采用雙腔直流式結構，膜片下腔不與閥門內介質接觸，避免了其對膜片的壓力擾動。具有流阻小，流通能力大等特點。而100X遙控浮球閥主閥采用單腔直通式結構。二者的區別是主閥結構不同。
F745X遙控浮球閥由雙腔直流式主閥和小浮球閥組成。小浮球閥安裝在水池或水箱內，作為先導控制閥。根據需要控制的液面高度來確定安裝位置。導管上還有針閥和球閥。

工作原理：
開啟導管上的針閥和球閥，打開主閥前的關斷閥。導管內介質通過針閥，上腔壓力室，球閥，小浮球閥，進入水池。膜片上腔壓力室出口沒有封閉，無法形成有效壓力。主閥芯在介質壓力作用下開啟，開始向水池內供水。
浮球隨著液面上升，到達設定上限位置后。小浮球閥關閉，膜片上腔壓力室出口封閉，導管內介質進入膜片上腔，膜片上腔內壓力逐漸升高，因為膜片的面積大于主閥芯的面積，形成的壓力差使主閥芯逐漸關閉，主閥停止供水。
當水池內用水不斷消耗，浮球隨著液位逐漸下降，小浮球閥打開排水，膜片上腔壓力逐漸降低，主閥芯在介質壓力作用下開啟，主閥重新開始供水。
F745X遙控浮球閥液面控制準確度高，密封可靠。主閥閥體采用全通道、直流式、流線型設計，主閥密封采用橡膠密封環密封，關閉動力由主閥控制室自動形成，保持合適關閉力，密封壽命和可靠性高。接管系統由浮球閥、球閥和接管組成。
